水切割時引入線需注意的事項

發布者：實遠    時間：2018-9-19 11:03:23

      進行切割是一個需要精密計算的事情，為保證工件質量，一般不在工作輪廓上直接安排穿透點，而是使其離開弓箭一段距離，經過一段切割線后再進入工件輪廓，這段線通常稱之為切割引線或引入線。今天小編就來為大家介紹一下水切割時引入線需注意的事項。

      引入線的長度由材料的厚度和所采用的切割方法來確定，一般來講，引線的長度隨厚度增加而加長。數控切割機鋼材下料時，為了保證切割零件的完整性，切割的起點不能在零件的輪廓線上，對于外輪廓的零件，應該在零件輪廓外部起火，對于內輪廓零件，應該在零件輪廓內部起火，我們把起火點到零件輪廓上的一段多余出來的切割線，叫做引入線。

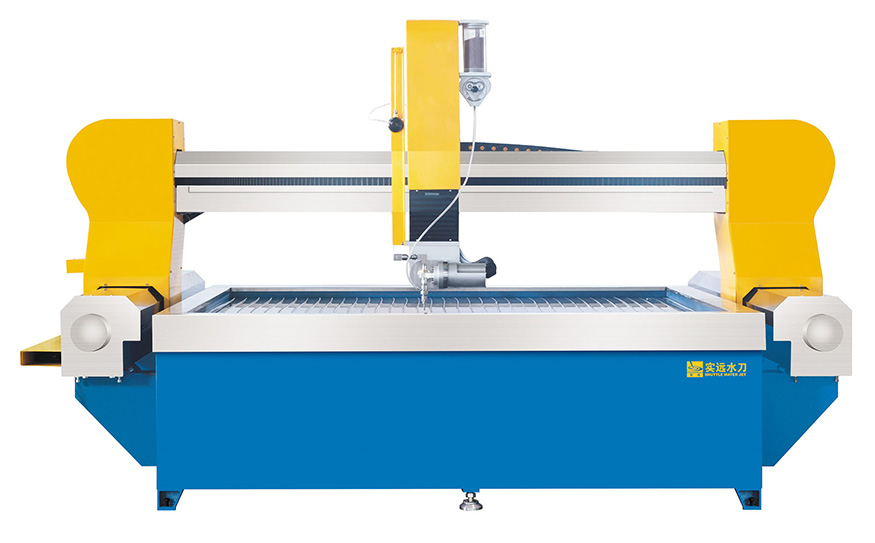

 水切割
      當切割保留為外輪廓時，引入線的位置應該在輪廓以內；當切割保留部分為內輪廓時，則相反。除此之外，在引入線設計時，應考慮到對整板的損耗，其位置盡量考慮邊緣和頂角更為適合，以減少材料損耗。 引入線的長度會根據切割零件的材質、厚度以及切割能源情況有所變化，但總體控制在1-10mm范圍內均可。至于引入線的位置設計則會根據切割保留部分有所變化。

      1、直引線，在實際且各種，直引線最為常用，但在切割起、終點處容易遺留一個凹痕和小尾巴。內腔是方形時，引線一般從某一角切入，圓形內腔一般沒什么要求。

      2、圓引線，如果要求較高質量的切割接點，最好使用圓引線。

      3、引線在切割工件外形時的安排在切割外形時，一般采用直引線。

      4、引入線在切割工件內腔時的安排。

      5、設計引入線，還應盡可能減少材料浪費，有時需配合套料來考慮。

      6、引入線在不影響穿孔和切割的情況下，應盡可能的短，其引入方向應與切割機運行方向盡可能一致。在穿孔時飛濺的熔渣應不飛向切割機，而是向切割機啟動運行的反方向飛去。

       用戶可根據焊接或機械加工的需要，自主選擇起割點少量過燒、留小尾巴、或近似平滑的起割點引入引出方式。在引入引出線補償面，目前少數數控切割機系統會提供類似功能，以SH2200系列數控系統為例，所提供的引入引出線補償方法能有效解決引割點過燒留疤痕的質量問題。
文章由：水切割  實遠機械設備有限公司整理提供，此文觀點不代表本站觀點
