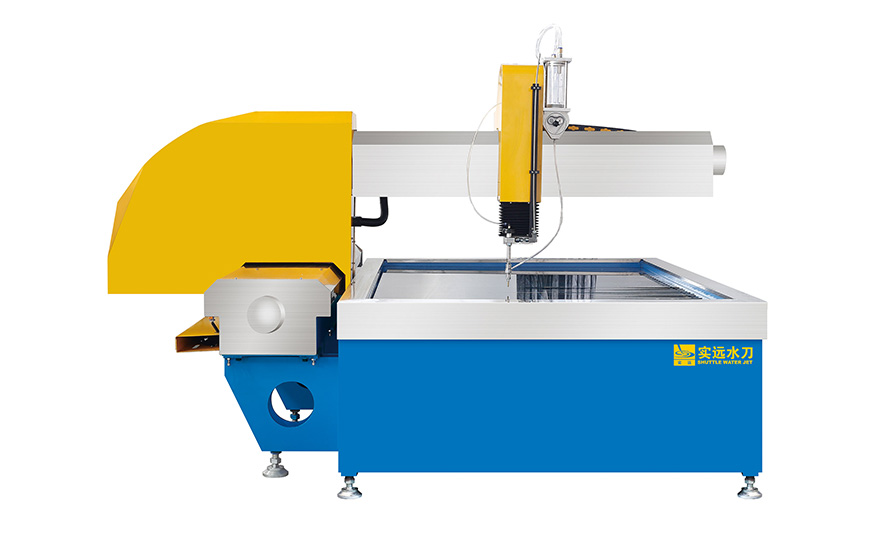

水刀切開機在切開時，依據數控指令切開所行走的軌道道路是理論尺度，實踐切開下來尺度會存在一點偏移，這是因為切開時存在割縫，割縫是切開時損耗的部分，因此假如不進行幾許尺度補償，實踐切開下來的零件尺度外概括部分長度方向會變小內概括尺度會變大（雙方剛好相差割縫寬度，單邊相差割縫的一半）比方我們要切開一個φ100mm的圓形工件，水束直徑為φ1m，那么水刀的切開軌道則依照一個直徑為φ101mm的圓形軌道切開（切開運動軌道是切開水束中心所走過的軌道，CAD/CAM軟件里生成的G代碼所標明的運動坐標，就是切開運動軌道的坐標），而不是φ100mm的圓，假如運動軌道為φ100mm的話，終究切開出來的工件的直徑只有φ99mm，周邊比要求的φ100mm小了一個切開半徑（即切開水束的半徑）。為了補償這少掉的切開半徑，在CAD/CAM軟件里需求將運動軌道在工件尺度的基礎上再加一個切開半徑（假如是切開孔，則應減去一個切開半徑），即所謂半徑補償，以便終究能加工出和要求尺度相一致的加工件。

在設置割縫補償方面還需留意以下幾點：

     1、設置了軟件補償今后一般不需求在數控系統上補償，不然補償重復尺度就又會呈現偏差了。但假如軟件補償在切開下來后尺度還差一點，能夠經過數控系統再補償。

     2、假如經過數控系統補償，則應在軟件中把補償量設為零。

     3、假如不能斷定應該補償多少尺度，能夠在廢料上割一個矩形，丈量實踐尺度和編程尺度計算出需求的補償量。

     4、數控系統在處理小圓弧的補償時比較困難，假如圓弧比補償半徑還小是切開不出來的，更不能正確補償（理論上半徑變成負數），對這種狀況應該考慮修改零件圖，或者考慮選用軟件補償以便及時發現問題。
